Кран кульовий з електроприводом QQ91103-25, двохходовий, різьба 1", DN 25 мм, 24V, (код 2123)

Артикул:
Q91103-25
Ціна:
3 612,00 ₴
Опис:

Електропривод 2-х провідної моделі Q911 складається з повно-прохідного пластикового кульового крана з внутрішньою різьбою і електричного неповно-оборотного приводу обертання. Застосовується в харчовій, хімічній і переробній промисловості. Встановлюється в опалювальних системах. Активно використовується в електричній галузі і в системах подачі рідини і газів

Особливість
- Керамічний шар і сідло роблять кран більш зносостійким і корозієстійких в порівнянні зі стандартною запірною арматурою
- Чудова стійкість до забруднених робочих середовищ з твердими включеннями
- Повна герметичність і довгий термін служби (більше 100000 циклів)

- Низький обертаючий момент і низька споживаєма потужність
- Кран керується електроприводом з двигуном постійного струму, що більш безпечно в експлуатації
- Відмінна альтернатива соленоїдним електромагнітним клапанам у разі якщо не потрібно швидкого спрацьовування
- Допускається використання з хімічно-агресивними робочими середовищами

Призначення
Кран кульовий з електроприводом може виконувати функції керуючої ланки в автоматиці системи, включаючи і вимикаючи кілька різного роду зовнішніх пристроїв і агрегатів, таких як насоси, вентилятори, пальники котлів, бойлери, керуючі реле та ін., в залежності від закритого або відкритого положення. Стабілізована швидкість крана при старті запобігає можливим гідроударам

Принцип роботи
Двохпозиційний, за сигналом контролера відкривається і закривається

Технічні характеристики

Діаметр номінальний DN25 мм
Тиск номінальний PN10 бар
Робоча середа вода, луги, кислоти, а також інші рідини, нейтральні до матеріалів вироби
Температура робочої середи 0...+60 °С
Розмір твердих включень макс. 0,2 мм
Тип з'єднання трубна внутрішня циліндрична різьба згідно ISO 228/1 (G)
Розмір з'єднання різьба внутрішня 1''
Напруга живлення 24В/DC
Потужність 4 Вт
Час перемикання 3 сек
Кінцеві вимикачі два для двигуна, без зворотнього зв'язку

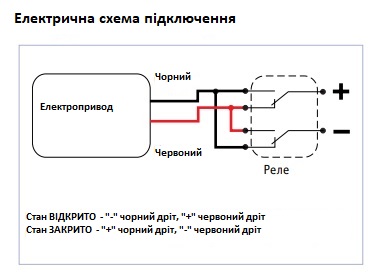

Підключення до електромережі кабель двопровідний (довжина 1 м) з розеткою (крок контакту 2,54 мм)
Клас захисту IP65
Корпус PPO, шар кераміка, сідло кераміка, ущільнення EPDM



ГАБАРИТНІ РОЗМІРИ

DN,
мм
D L,
мм
L1,
мм
H,
мм
Вага,
кг
15 1/2" 110 12 114 0,5
20 3/4" 120 15 102 0,5
25 1" 138 20 117 0,6
32 1 1/4" 167 22 149 1,3
40 1 1/2" 182 24 163 1,6
50 2" 212 25 205 2,6



СПЕЦИФІКАЦІЯ

1 Корпус крана РРО поліфеніленоксід
2 Шар крана Кераміка
3 Ущільнення сідлове Кераміка
4 Корпус привода РРО поліфеніленоксід
5 Шток крана верхній Сталь нержавіюча
6 Шток крана нижній Кераміка
7 Втулка знімна РРО поліфеніленоксід
8 Гайка накидна РРО поліфеніленоксід
9 Ковпачок захисний РРО поліфеніленоксід
10 Ущільнювальне кільце EPDM етіленпропілен каучук
